产品概述

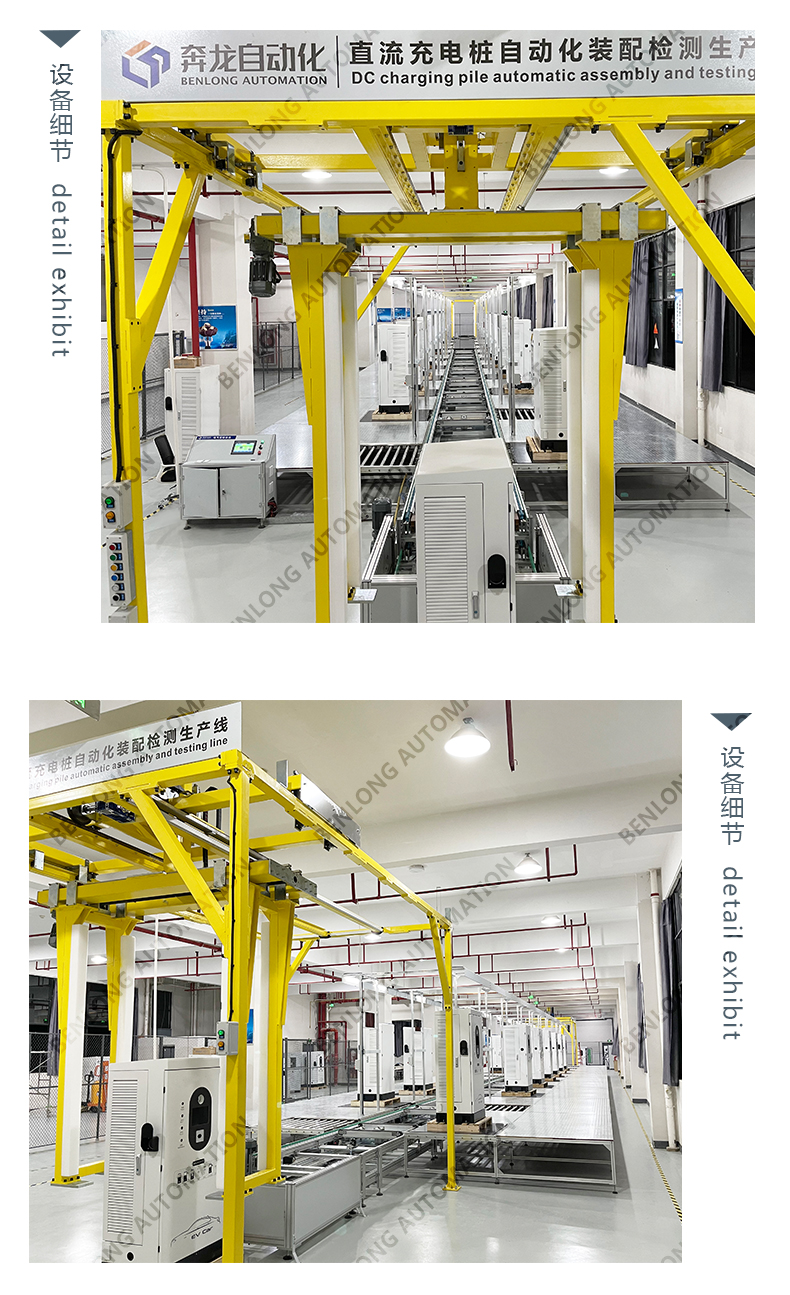

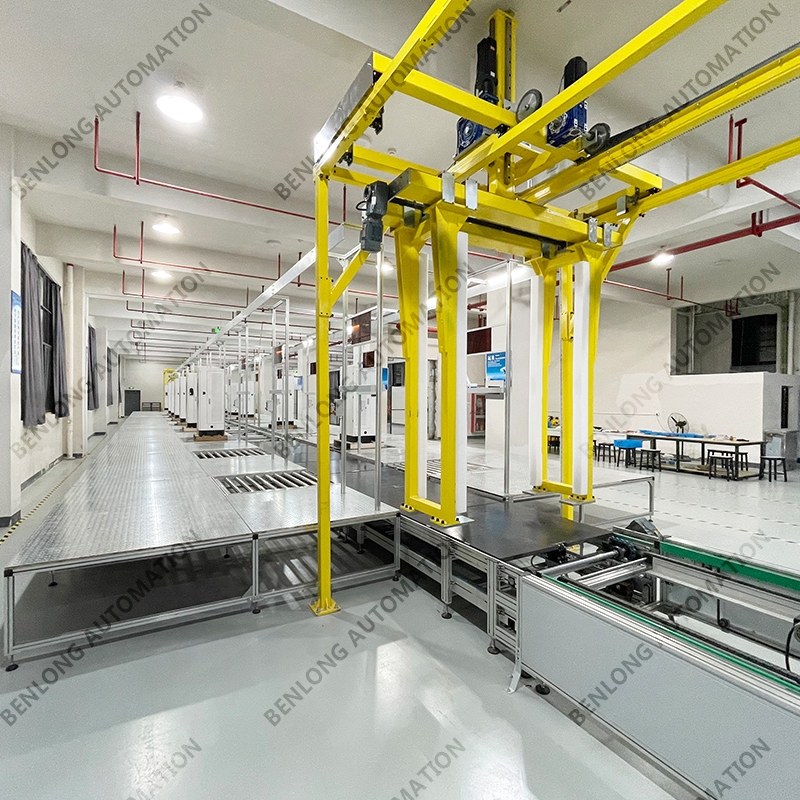

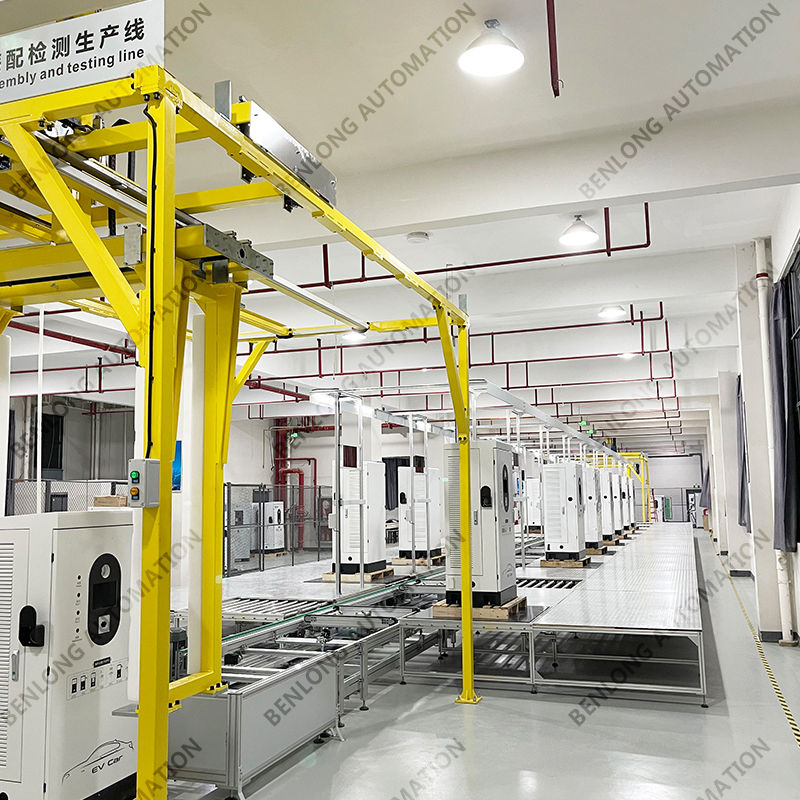

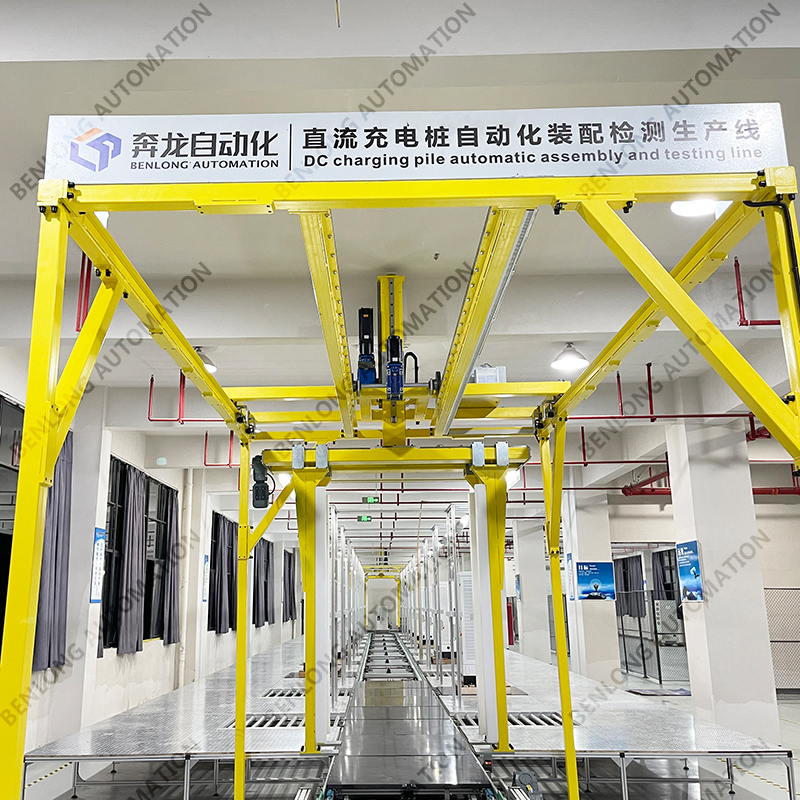

产品名称：直流充电桩自动化妆配检测柔性生产线

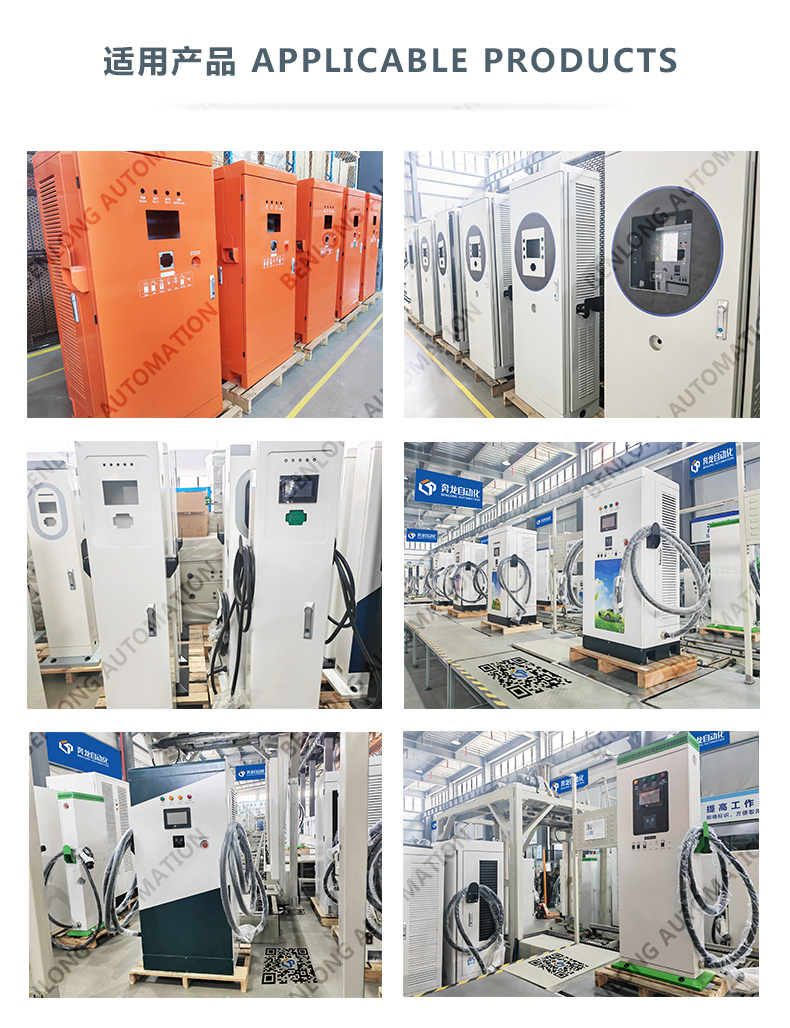

适用装配：直流式充电桩，，交流式充电桩，，单头式充电桩，，多头式充电桩，，落地式充电桩，，壁挂式充电桩
装备功效：自动化运送系统，，工位辅助-照明电扇气路滑道挂钩插座气源接口工艺显示屏等，，物料呼叫系统，，扫码存储系统等
区域划分：装配区，，检测区，，老化区，，测试区，，密封性检测试验，，特殊防护试验，，包装码垛区
充电桩流水线手艺说明：

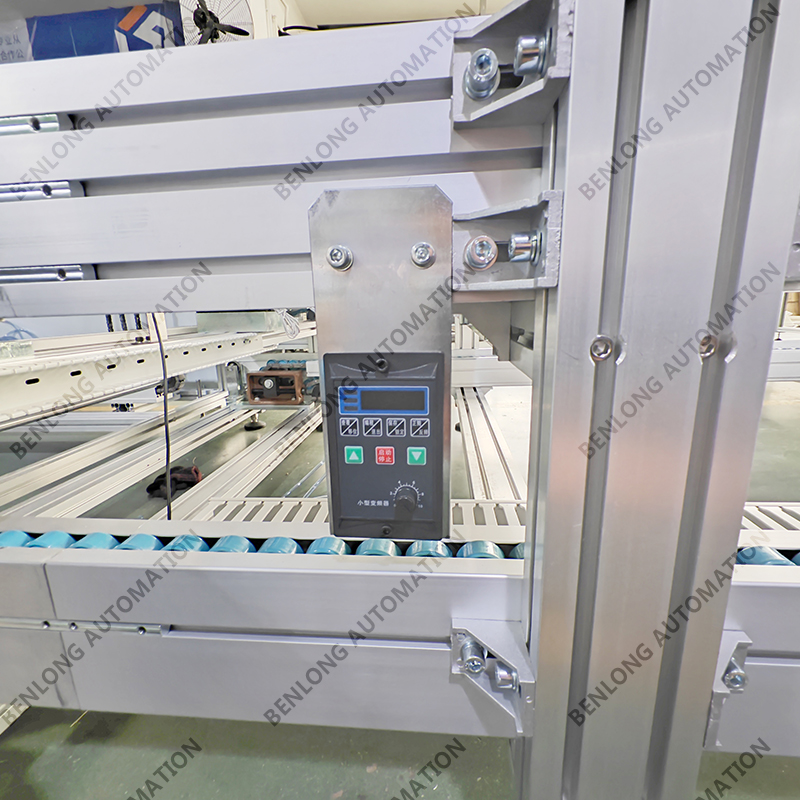

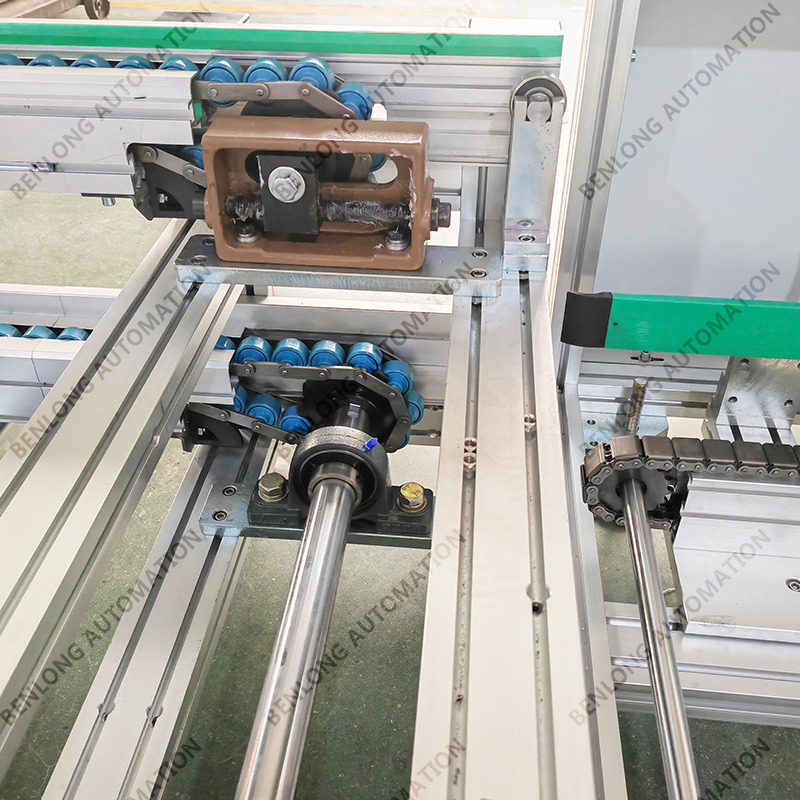

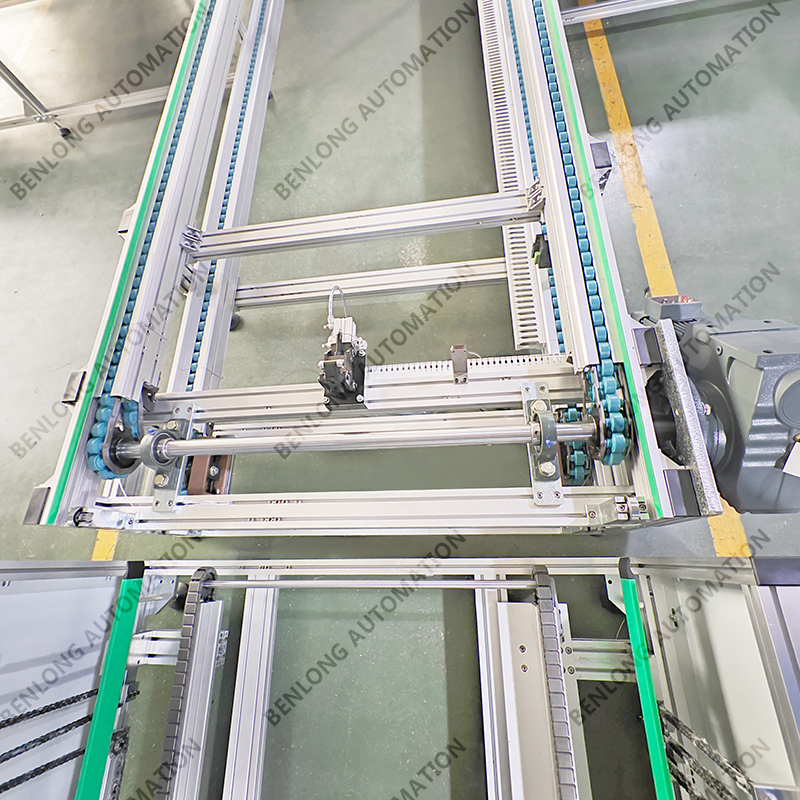

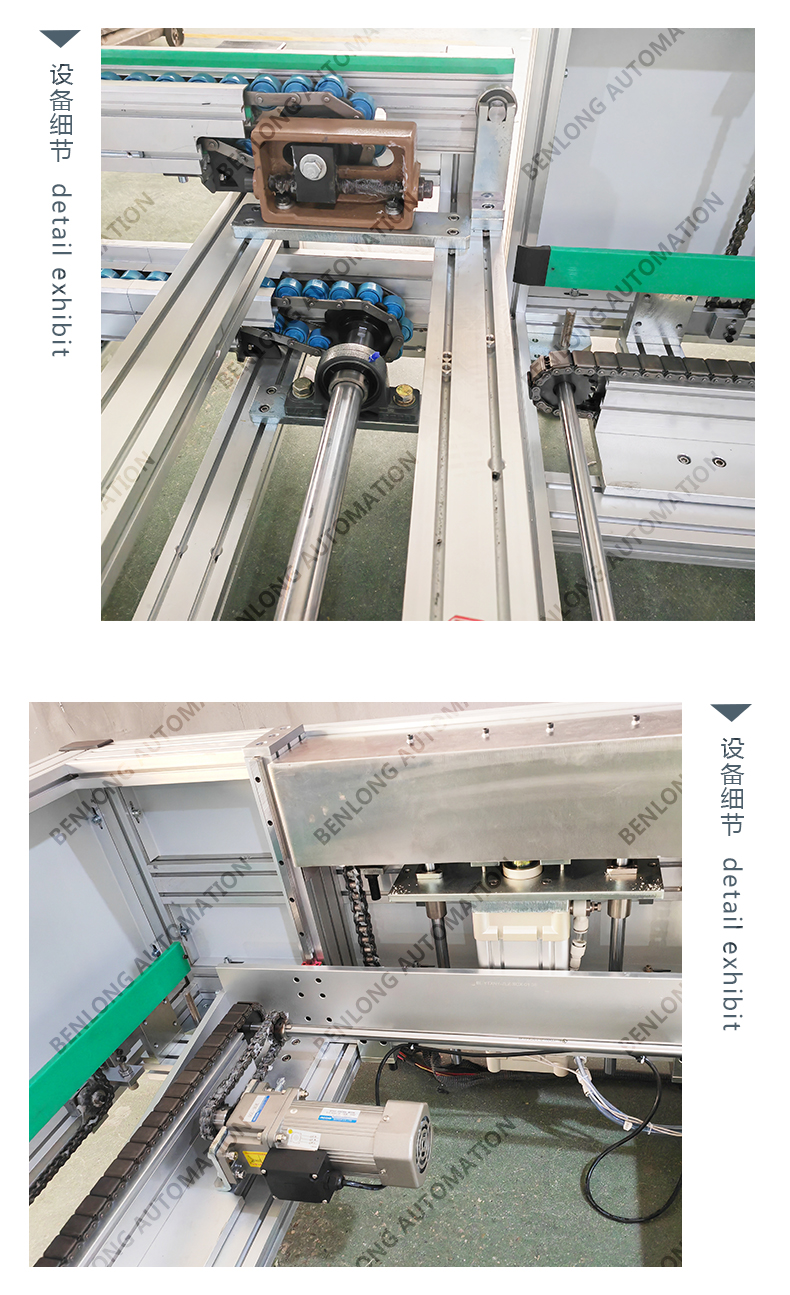

１、整个生产线主要分三段控制，，划分为装配区、待检区、检测区，，三段自力控制，，接纳链板线传动，，每段速率可调，，调解规模在1m～10m/min；；；；；；
流水线阻止为逐步缓停，，产品流向切合生产工艺流程，，具有较高的自动化。。。。。

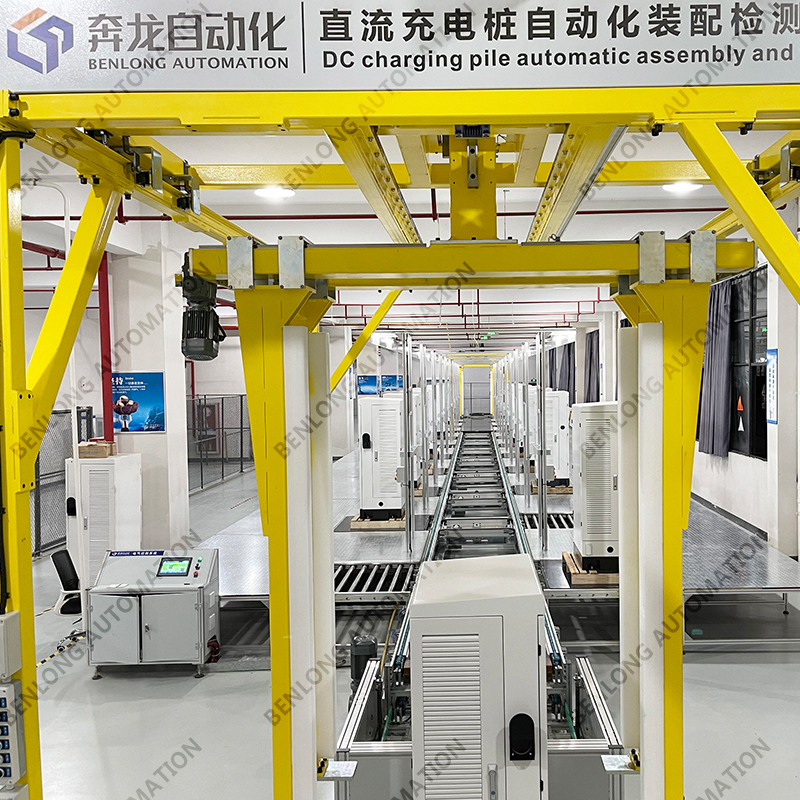

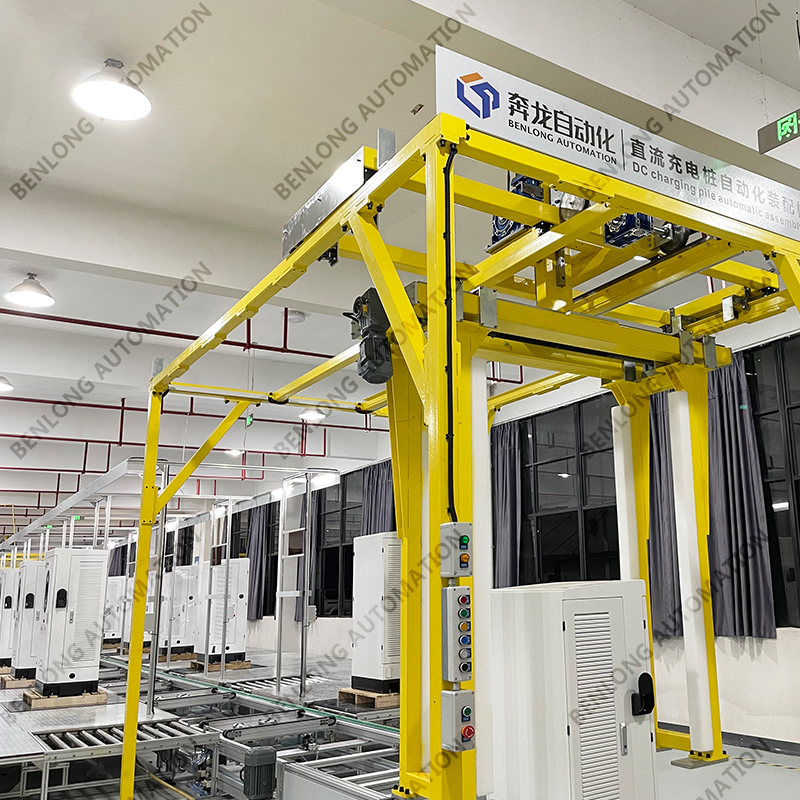

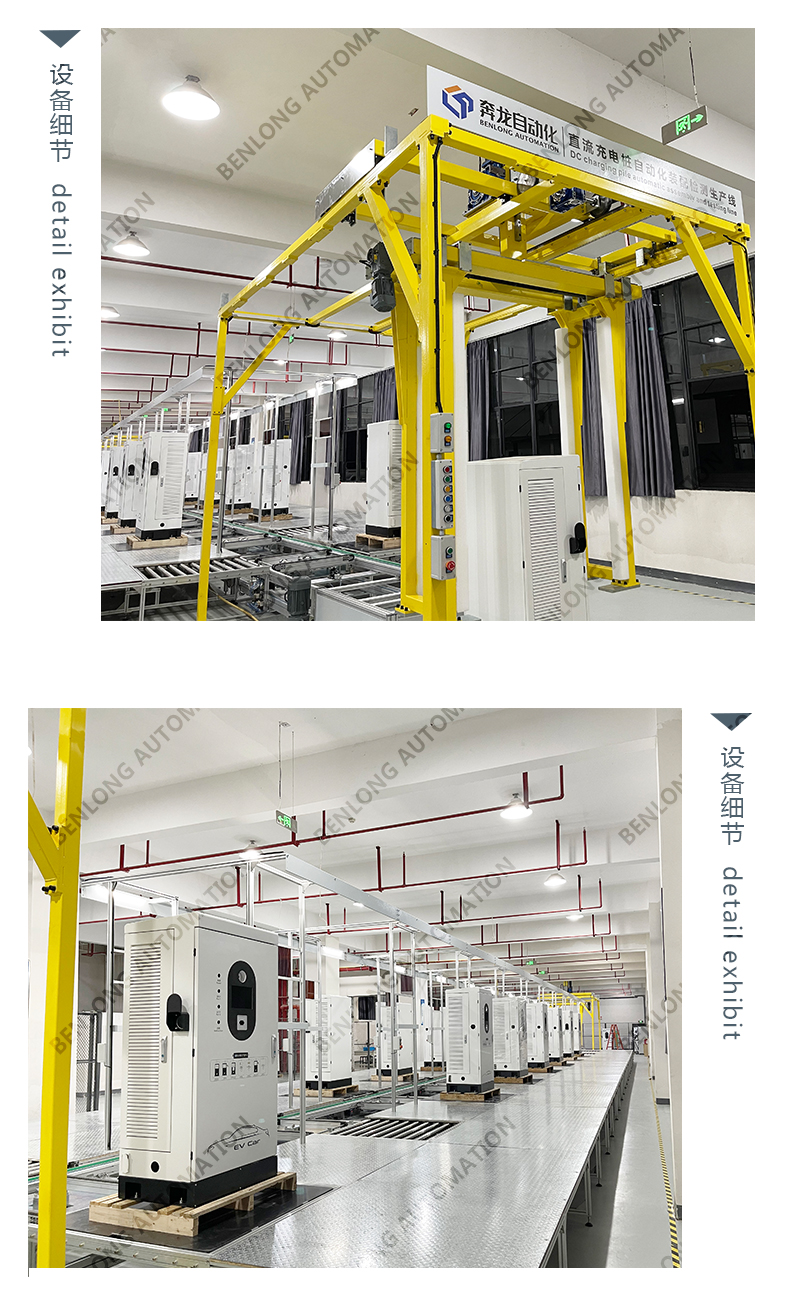

2、上下线接纳助力机械臂，，抓取桩体接纳真空吸附方法抓取，，吸附能力大于200kg；；；；；；
3、桩体在线下运输时接纳自动化小车运输，，可凭证设计蹊径自动化控制运输；；；；；；

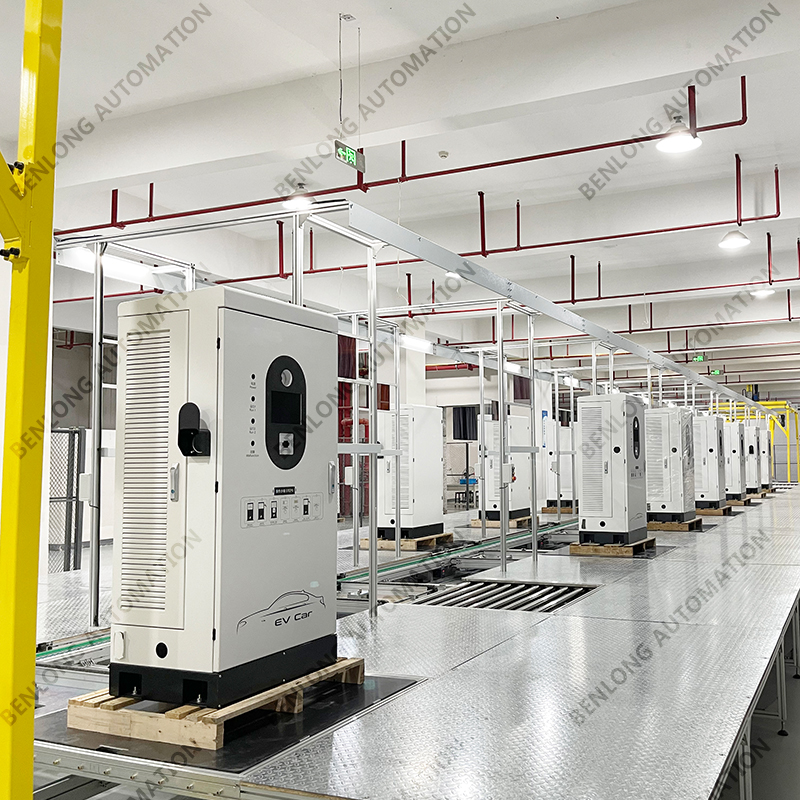

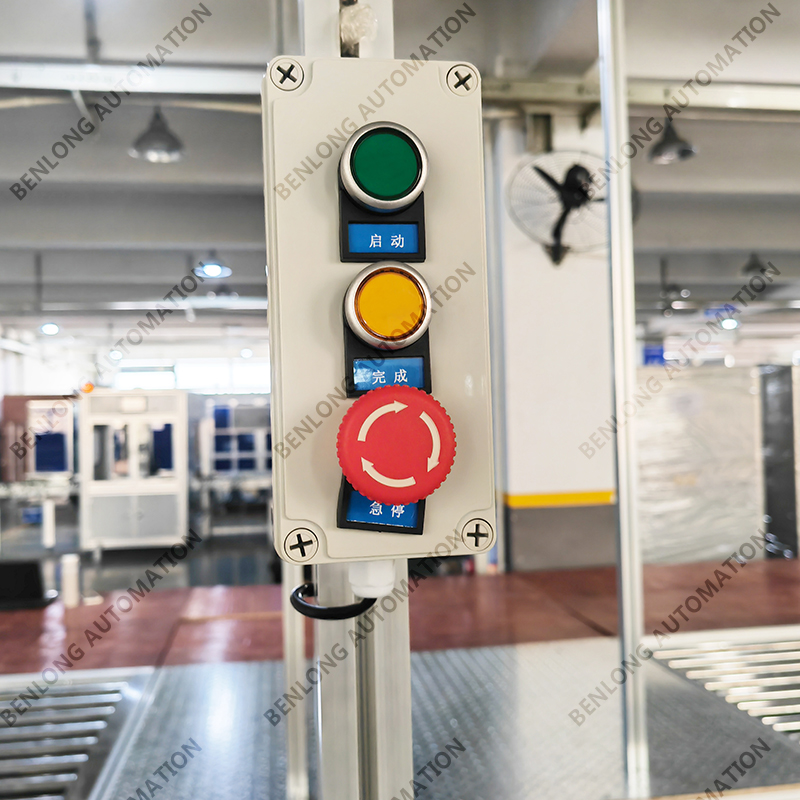

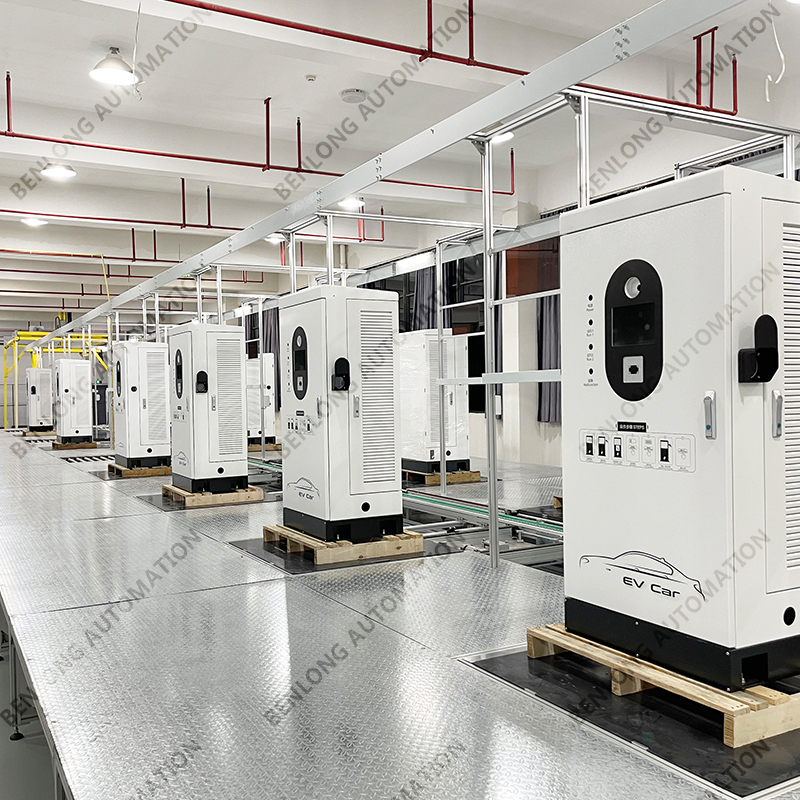

4、装配区说明：凭证2m距离设置工位，，每个工位上设置控制指示灯、工艺挂牌、急停按扭、工具盒、两孔和三孔插座两套、操作踏板，，另外在**
个工位处设置线体传送的启�？？？？刂瓢磁ズ凸の煌瓿芍甘镜�。。。。。其中每个工位上的控制指示灯位置要让每个工位的操作职员都能够看到，，当本工位装配工
作完成后，，通过手动控制指示灯点亮，，当所有工位上的控制指示灯都点亮时，，**工位上的事情完成指示灯点亮，，此时**工位上的操作职员可通过
启�？？？？刂瓢磁ダ雌舳拖�，，传送到指定位置时，，手动阻止传送线停下，，继续下一道工序的装配。。。。。

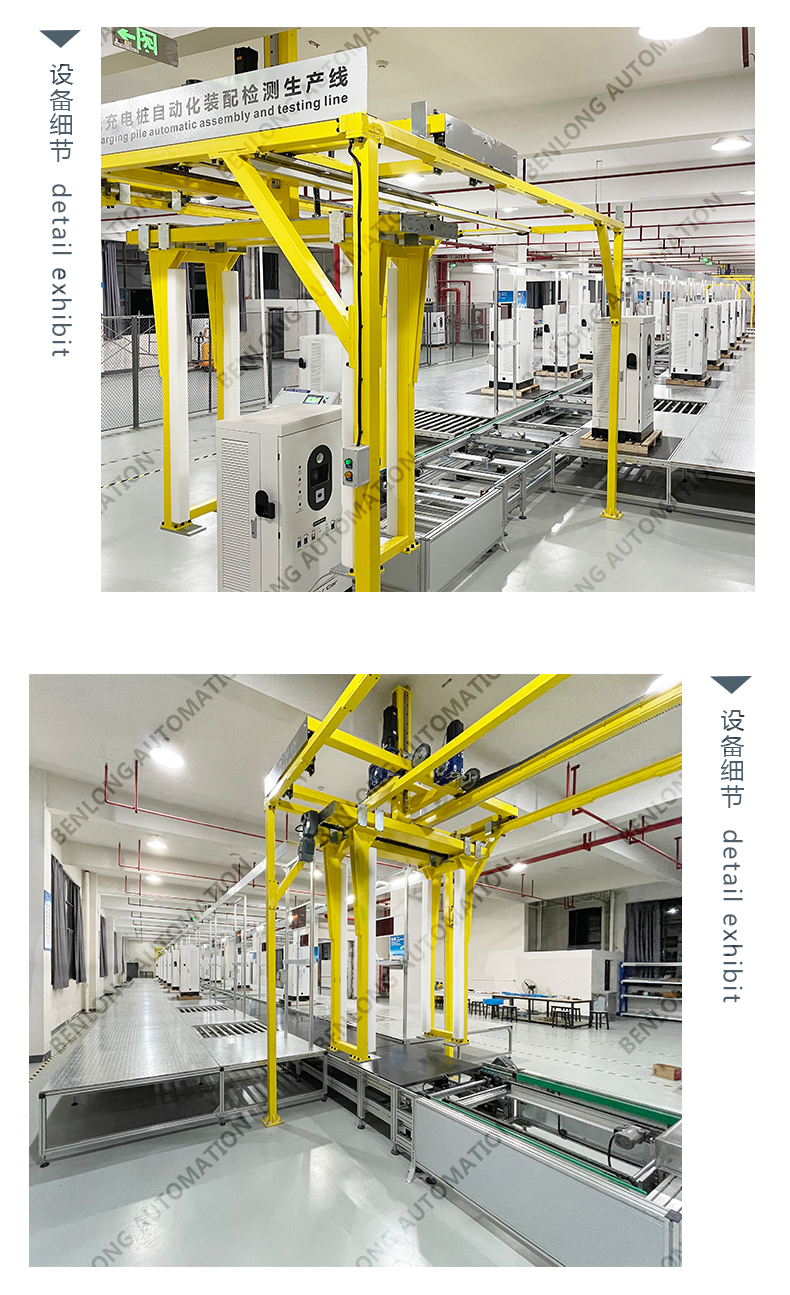

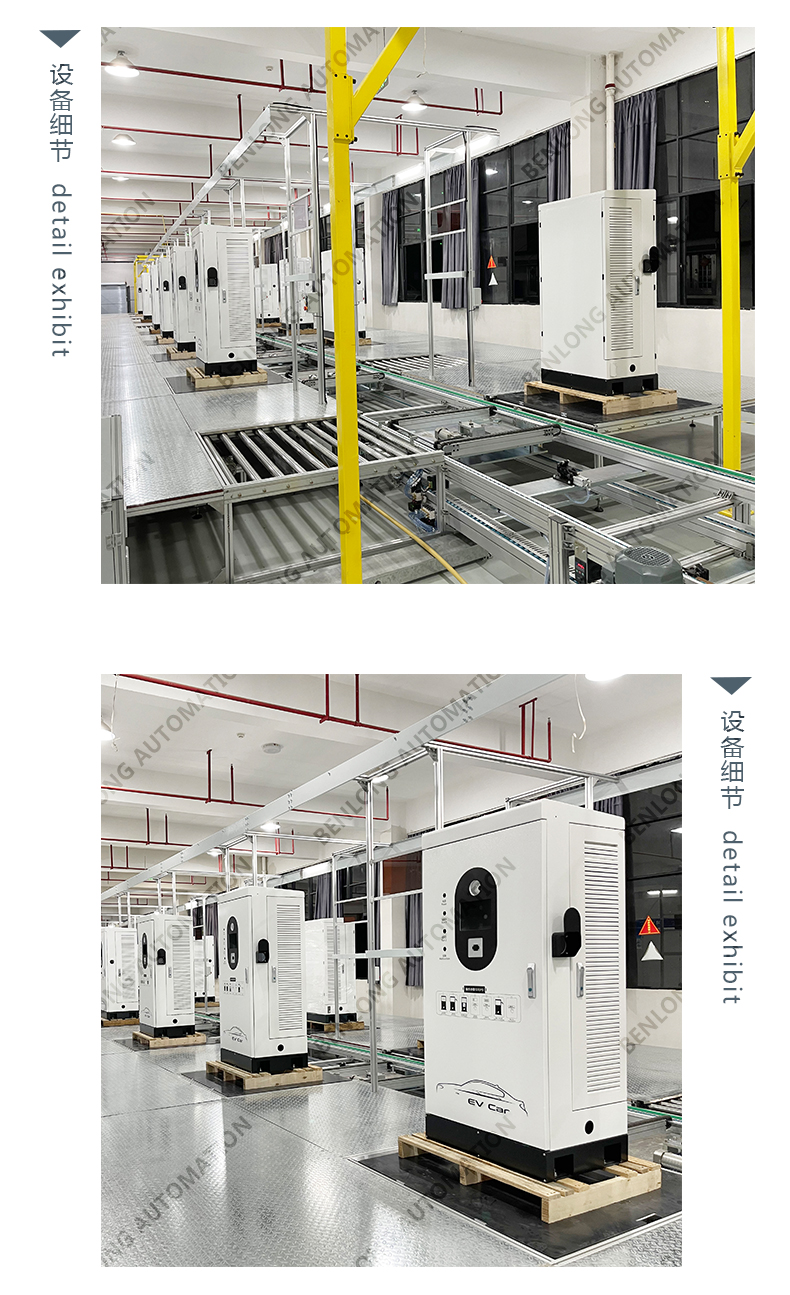

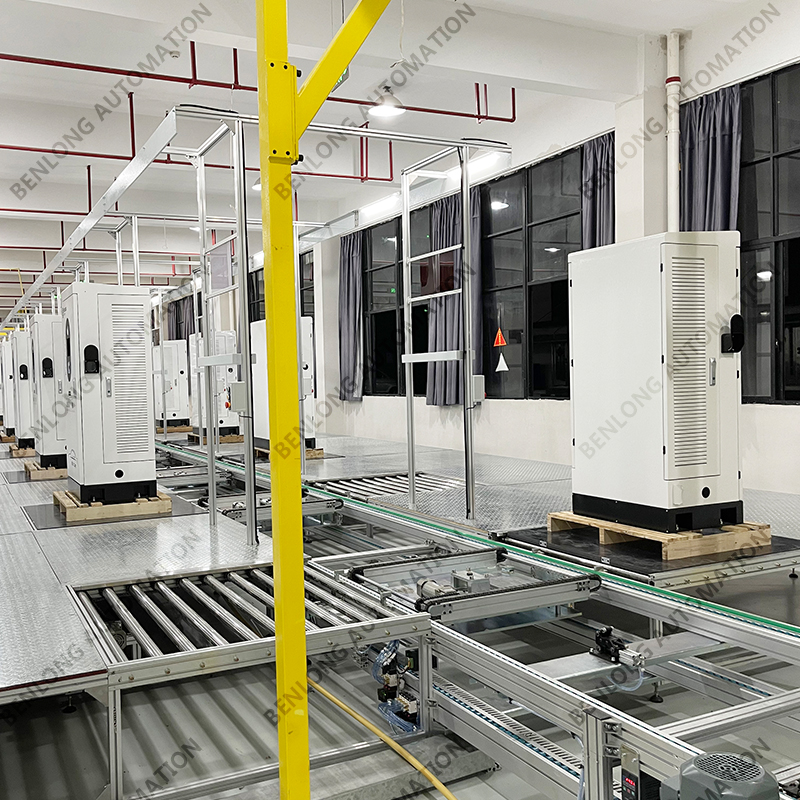

5、待检区说明：转弯处改用顶升旋转滚筒线，，产品从**条装配线进入至滚筒线，，然后气缸顶起，，旋转90°后下沉，，由滚筒运送至第二条待检线，，要
求产品底部必需平整。。。。�？？？Ｋ剂康阶浯Φ南谓涌刂�，，确保桩体在经由装配区到待检区或者经由待检区到检测区时，，桩体操作偏向稳固，，开门偏向为流水
线内侧，，同时充分包管在转弯时的利便性和清静性。。。。。待检区设置两个工位，，每个工位上设置工艺挂牌、启停按扭、工具盒、两孔和三孔插座两套、操
作踏板，，充电桩在装配区完成操作后，，通过转弯区抵达待检区，，在此区域完成充电桩的一样平常检查事情，，检查主要通过人工完成；；；；；；
6、检测区说明：凭证4m距离设置工位，，每个工位上设置事情台（用于安排操作电脑）、工艺挂牌、启停按扭、工具盒、两孔和三孔插座两套、操作
踏板，，充电桩在检测时直接通过充电枪与检测装备毗连，，检测完成后控制传送下线。。。。。以阻止接线、插枪造成桩体晃动。。。。。
7、自动化小车：在上下线时认真桩体的运输事情，，能够凭证指定蹊径举行自动传送。。。。。
8、整体流水线设计要求雅观大方、清静可靠、自动化水平高，，同时充分思量线体的承载能力，，线体有用宽度设计为1m，，单桩**重量200kg。。。。。

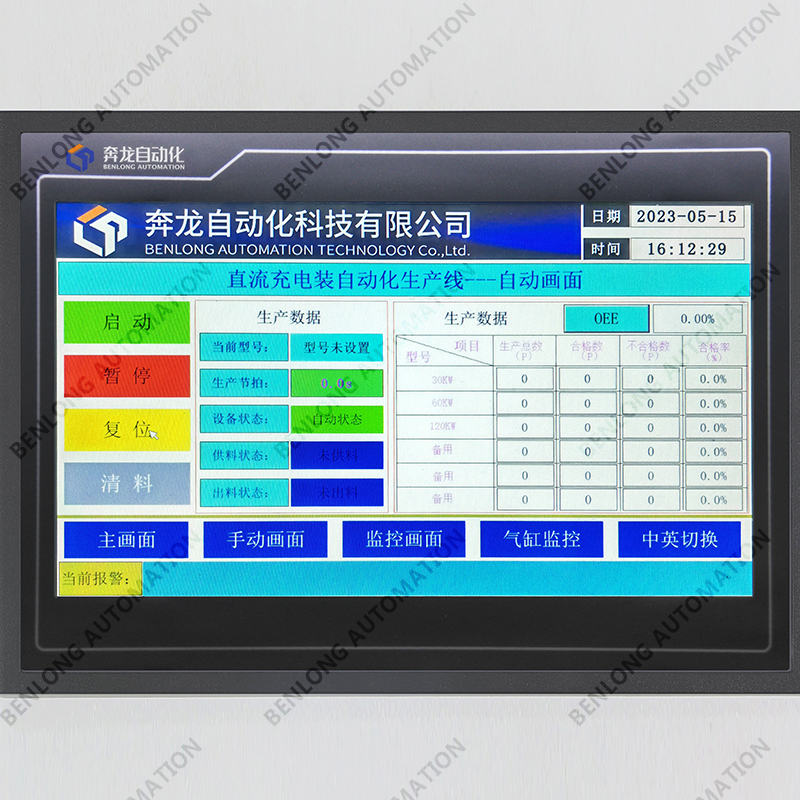

9、系统接纳三菱(或欧姆龙)PLC实现整线控制，，设置人机操作界面执行装备组态、操作、监控及异常维护指导功效，，且预留MES接口。。。。。

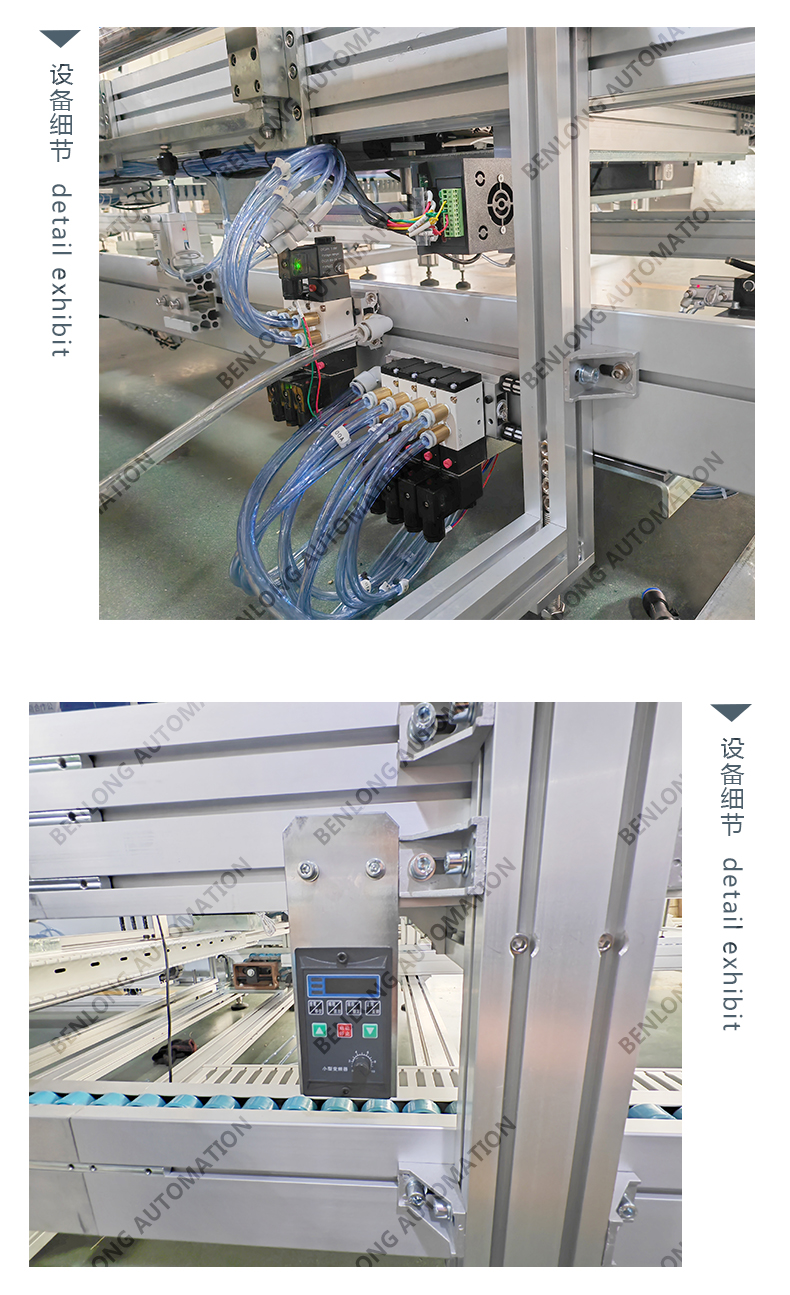

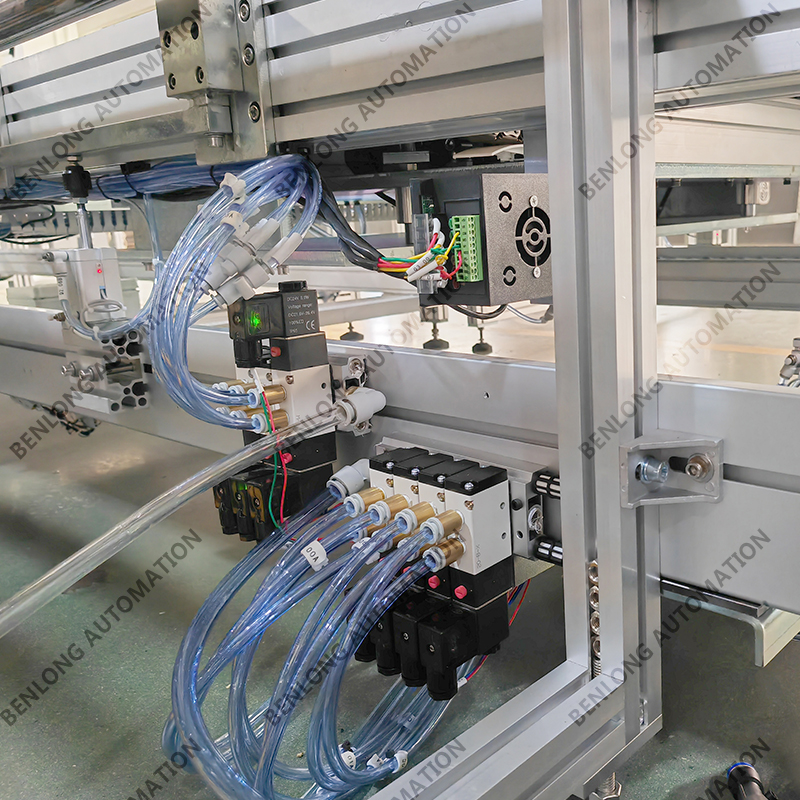

10、线系统设置：气动元器件（国产优质）、电机减速机（城邦）；；；；；；电气主控制单位（三菱或欧姆龙等。。。。。
充电桩流水线基本要求：
A.充电桩流水线生产能力、节奏：
50 台/8h；；；；；；生产基本节奏：1台/ min，，生产时间：8h/班，，250天/年。。。。。
B. 充电桩流水线总长度：装配组装线33.55m；；；；；；
待检组装线5m、 检测线18.5m
C. 充电桩流水线 桩体**重量：200kg
D. 桩体**形状尺寸：1000X1000X2000（mm）
E. 充电桩流水线线面高度：４00mm。。。。。
F. 总用宇量：压缩空气压力为7kgf/cm2，，流量不凌驾0.5m3/min(未含气动工具及气动助力机械手的用宇量)。。。。。
G. 总用电量：整套流水线不凌驾30KVA。。。。。
H. 充电桩流水线噪音：整线噪音小于75dB（距噪音源1m处测试）。。。。。
I. 充电桩流水线运送线体和各专机设计先进合理，，具有较高的自动化水平，，物流切合工艺蹊径要求，，生产线不会爆发拥挤梗塞征象；；；；；；线体结构牢靠稳固，，外观格调统一。。。。。
J. 充电桩流水线在正常事情条件下具有足够的稳固性和强度。。。。。
K. 充电桩流水线倾轧线体必需足够的强度、刚度和稳固性，，不会对职员清静威胁；；；；；；专机和装备可能�；；；；；；松砬寰驳牡胤接邢煊Φ姆阑ぷ爸煤颓寰簿颈昙�。。。。。
